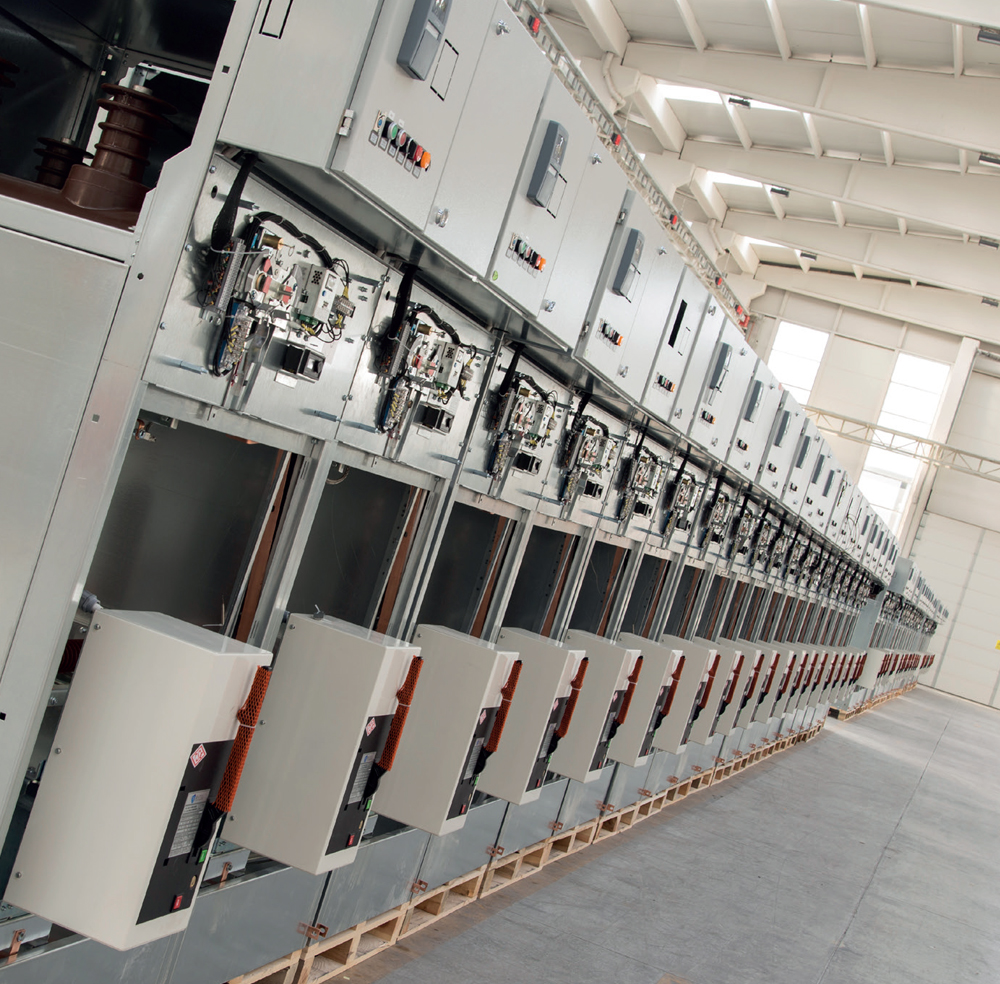

ALTAY - 36 Serisi Modüler Hücreler

Hücre Yapısı

ALTAY - 36 Serisi Modüler Hücreler Başlıca Dört Ana Bölümden Oluşmaktadır;

01 BARA BÖLÜMÜ
Hücrenin üst tarafında yer alır.Yan yana gelen hücrelerin bara birleştirmeleri bu bölümde bulunmaktadır. Tüm baralar yatay olarak aynı seviyededir.

02 KABLO BÖLÜMÜ
Hücre tipine göre ölçü trafoları, YG sigortaları, topraklama ayırıcısı ve mesnet izolatörlerini içerir. Hücre ön kapağı açıldıktan sonra kablo bağlantıları yapılabilmektedir.

03 İŞLETME MEKANİZMASI BÖLÜMÜ
Hücrenin ön yüzünde bulunur. Ayırıcı ve toprak ayırıcısı mekanizmalarını içerir. Kesiciler kendi işletme mekanizmasına sahiptir. Ayırıcı ve kesici manevrası için hareketli parçalar da bu bölümde yer alır.

04 ALÇAK GERİLİM BÖLÜMÜ
Koruma röleleri, sinyal lambaları, AG sigortaları ile ölçü aletlerinin bulunduğu bölümdür.

Genel Özellikler

ANKAEMS markalı Hava yalıtımlı metal mahfazalı modüler hücreler YG/YG veya YG/ AG transformatör dağıtım merkezlerinde ve yüksek gerilim bağlantılı son müşterilerinde 36 kV gerilim seviyesine kadar kullanılmaktadır.

ALTAY - 36 Serisi Modüler Hücrelerin Avantajları;

  • Sağa sola genişleyebilme imkânı
  • Yüksek servis sürekliliği
  • Kolay kurulum
  • Uluslararası standartlara uygun tasarım
  • Uzaktan izleme ve kontrol seçeneği
  • İşletmeci için maksimum güvenlik
  • Gelişen teknolojinin tüm imkânlarına sahip
  • Geliştirilebilen tasarım
  • Küçük boyutlar
  • Normal koşullar altında düşük bakım ihtiyacı
  • Haberleşmeye uygun tasarım

ALTAY - 36 serisi modüler hücreler SF6 ve vakum kesme teknolojisi ile donatılmıştır. Bu teknolojiler ile günümüz ve gelecekteki anahtarlama elemanları ihtiyaçlarınıza cevap verir.

Bu ürünler 36 kV seviyesine kadar çeşitli kullanım amaçlarına sahip farklı tiplerde üretilmektedir. ALTAY - 36 serisi ürünler -5 °C ile +40 °C arasındaki ortam sıcaklığında ve maksimum 1000 m. deniz seviyesinde kullanıma uygun olarak üretilmektedir. Farklı işletme şartları için satış ofislerimize başvurunuz.

3. ANKA Kapasite ve Kabiliyet

ANKA silikon kompozit izolatörlerini, ayırıcı-yük ayırıcılarını standartlara uygun şekilde tamamen tasarlama yeteneğine sahiptir ANKA ürettiği ürünlerin mekanik, elektriksel ve kimyasal testlerini kendi bünyesinde bulunan test cihazları ile yapabilmektedir.

ANKA isteğe bağlı olarak kalıp tasarımı yapabilir ve tasarladığı kalıp ve bağlantı elemanlarını kendi fabrikasında üretebilir.

550kVta kadar Askı-Gergi Kompozit İzolatörlerin Üretimi ve testleri için;

  • Akustik emisyon tespit sistemine sahip kompozit çubuk sıkma makinesi
  • 200N, 20 kN ve 2 adet 330kN bilgisayar kontrollü test makineleri (eğme, çekme ve burma testleri için)
  • Transfer kalıplama sistemine sahip orta gerilim ve demiryolu kalıpları,
  • 5 adet 100 ton transfer kalıplama sitemini kullanan hidrolik pres,
  • 1 adet 1000 ton Hamur Silikon enjeksiyon kalıplama makinesi ,
  • 1 adet 500 ton Hamur Silikon enjeksiyon kalıplama makinesi ile birlikte 132kV, 145kV, 170 kV, 245kV, 420 kV ve 550 kV kalıplar çeşitli boyuttaki askı, gergi, mesnet izolatörleri için mevcuttur.
  • 52 kV Demiryolu Sistemlerinde kullanılan tüm izolatörlerin imalatında kullanılan (Konsol-Hoban, Askı-Gergi, Mesnet) kalıpları,
  • Elektriksel testler için 3MV darbe jenaratörü, 750kV AC şebeke gerilimi test trafosu, kısmi boşalma ve RIV test cihazı,
  • İz dayanımı test cihazı ve kimyasal analiz için gerekli tüm test cihazları bünyemizde mevcuttur.
    Ayırıcı ve Yük Ayırıcısı Üretimi için;
  • ANKA bünyesinde imal edilen özel izolatörler,
  • Elektriksel ve mekanik test cihazları
